Промышленные (2)КТП 25-2500 кВА

Подстанции трансформаторные комплектные промышленного исполнения (далее КТП промышленные) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухо заземленной или изолированной нейтралью трансформатора на стороне низкого напряжения. КТП промышленные предназначены для электроснабжения промышленных объектов и располагаются в производственных помещениях.

Варианты исполнения:

1.Однотрансформаторные однорядные или двухрядные.

2.Двухтрансформаторные однорядные или двухрядные.


3.Устройство ввода высокого напряжения УВН изготавливается в следующих исполнениях


1.Шкаф высоковольтного ввода ШВВ с выключателем нагрузки ВНА с предохранителями ПКТ.

2.ШВВ с вакуумным выключателем типа BB/TEL.

3.Шкаф "глухого ввода" (по заказу), в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора. УВН "глухого ввода" выполняется в виде металлического короба, подвешиваемого на силовой трансформатор.

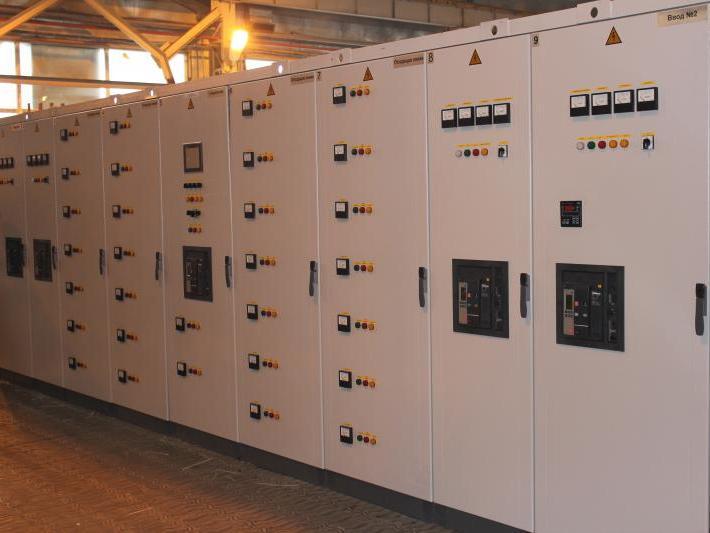

4.Распределительное устройство небольшого напряжения РУНН представляет собой набор шкафов ШНВ (шкаф низковольтный вводной), ШНС (шкаф низковольтный секционный) и в зависимости от числа отходящих фидеров несколько ШНЛ (шкаф низковольтный отходящих линий).

Особенности КТП промышленные.:

Оперативное обслуживание КТП промышленные осуществляется с фасадной стороны, а доступ к ошиновке и кабельным присоединениям - с задней стороны КТП промышленные
В КТП промышленные предусмотрена возможность смены силовых трансформаторов без демонтажа РУНН. В конструкции КТПпр. установлены металлические перегородки между отсеками выключателей и между шкафами в зоне установки выключателей.

Учет активной и реактивной электроэнергии осуществляется комбинированными счетчиками, размещенными во вводных шкафах НН. По требованию Заказчика возможна установка счетчиков на каждой отходящей линии.
